				HDMI、HD-SDI及网络解码采集卡现已全面供应。



	T系列图像处理器支持一卡双路DVI-I信号输出，最大支持144路信号处理；输出分辨率最大支持1920*1080@60Hz；可配置各个输出通道自定义分辨率；采集信号支持：VGA、CVBS、HDMI、HD-SDI、DVI、 NET解码、SD/NET底图卡；支持网络控制、RS232控制方式。更多详情！

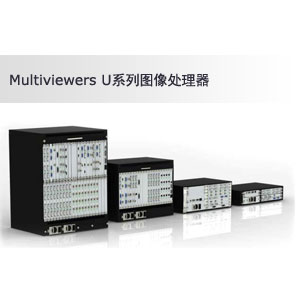

	U系列图像处理器器支持一卡四路DVI-I信号输出，最大支持144路信号处理；输出分辨率支持1920*1080@60Hz；支持最大单通道同时显示2路信号视窗；采集信号支持：VGA、CVBS、HDMI、HD-SDI、DVI、 NET解码、SD/NET底图卡；支持网络控制、RS232控制方式。更多详情！

	X系列图像处理器单台设备支持最大72台显示器设备进行拼接显示；输出分辨率支持1920*1080@60Hz；支持最大单通道同时显示4路信号视窗；；采集信号支持：VGA、CVBS、HDMI、HD-SDI、DVI、 NET解码、SD/NET底图卡；支持网络控制、RS232控制方式。更多详情！

			Multiviewers系列MVS型拼接控制器是专业化的视频处理于控制设备，它能够在多台高分辨率的显示设备上拼接显示多路视频信号。 Multiviewers系列MVS型拼接控制器可接受高分辨率DVI、YUV分量、VGA、复合视频及基于网络的视频流媒体等格式的模拟视频信号和高分辨率的DVI数字信号输入，并根据用户要求对输入信号的画面进行大小、显示位置、图像比例等方面的调整和变换。最后以多信号画面的形式，同时同步地显示在拼接显示单元上。 Multiviewers系列MVS型拼接控制器支持对所有视频窗口进行任意缩放、任意漫游和任意叠加。 Multiviewers系列MVS型拼接控制器是硬件控制器，不需要操作系统支持、硬件无硬盘，上电即可工作，启动迅速，稳定性高。现在，Multiviewers系列产品可配置基于H.264协议高性能的IP流媒体编解码视频功能。

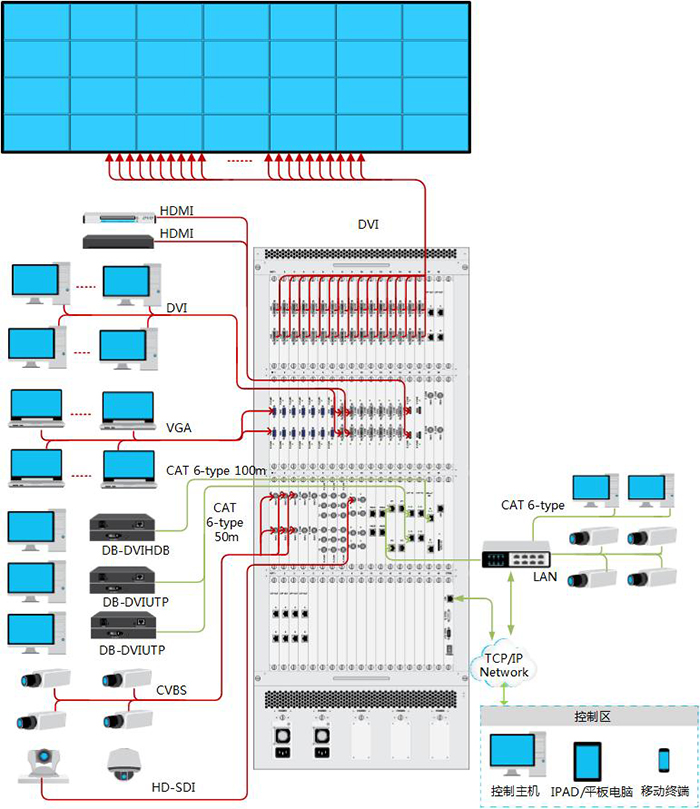

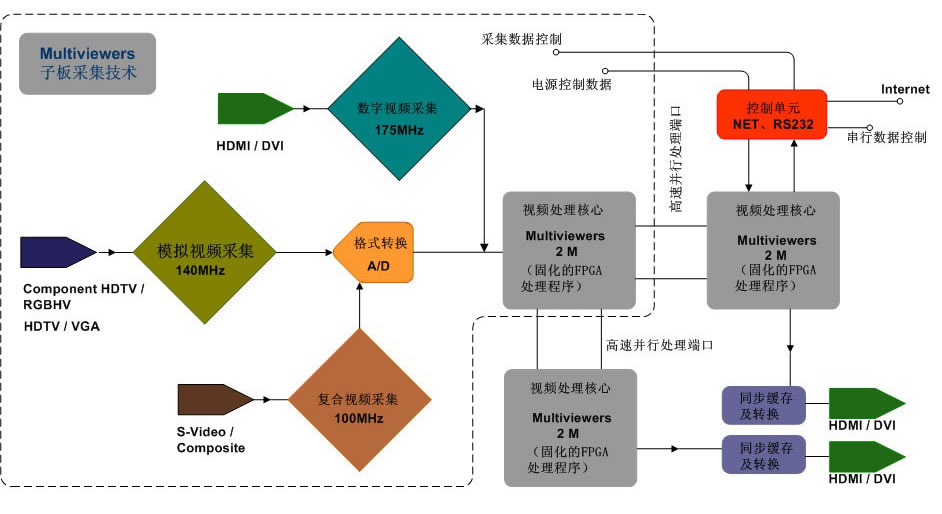

※ 高规格适用性及兼容性优势介绍可提高大屏幕显示系统更高的使用性、扩展性，Multiviewers系列产品适用于多屏幕显示多视窗同时处理显示的需求，例如：MVS-XXYYZZ型拼接控制器可采集N路计算机DVI数字信号（支持扩展）、N路计算机VGA信号（支持扩展）、N路计算机YUV分量视频信号（支持扩展）、N路Video复合视频信号等等诸多类似主流视频格式及接口，并增加采集基于RTSP协议传输的网络流媒体视频，并能口以任意显示排列形式呈现在液晶拼接显示墙上。其中包括了：视窗叠加、视窗大小任意调整、视窗任意位移、视窗显示内用任意截取等功能。			※ FPGA嵌入式设计原理的优势在传统工程中，大多采用计算机+采集板卡+输出显卡+操作系统的兼容机拼接器方式，这样便大大缩减了采集信号的数量，同时在画面质量方面也受到很大的影响。周所周知，PC兼容机一般采用在主板剩余的插槽添加辅助板卡，而且这种兼容插槽不会预留太多。这样以来大部分采集卡厂商便推出一些单个板卡采集多通道的产品，这样便造成PCI总线带宽不够所导致的系统死机甚至崩溃现象。 Multiviewers系列拼接控制器则采用FPGA嵌入式架构，所有采集、输出板卡都是并行总线关系，伴随着采集、输出数量的增加并不会影响处理速度。（如下图所示）

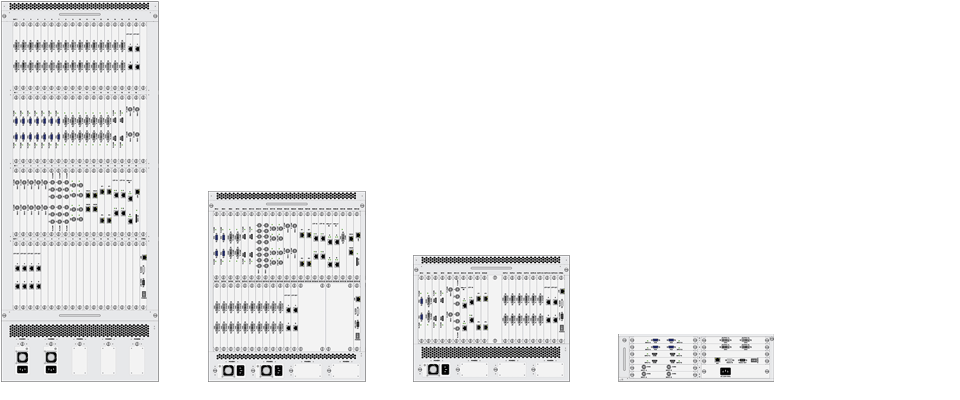

※ 高性能H.264网络流媒体编解码能力 Multiviewers系列产品结合当前主流H.264流媒体解码技术，自主开发适应该系列产品的编解码产品，解码子板卡可快速安装至产品。最大流媒体解码图像清晰度可达1080p，更兼容720p及D1等诸多格式。			※ 强大的子板热插拔技术 Multiviewers系列拼接控制器则采用国际领先的高速视频处理技术，其技术理念是将控制器分为六大部分形成子板交互控制方式，即：1输出通道、2输入通道、3控制部分、4电源部分、5高速连接底板、6电源。 Multiviewers系列拼接控制器将每个部分定义为不同类型的子板，以便于用户快速部署及扩容的需求。
更多技术特点

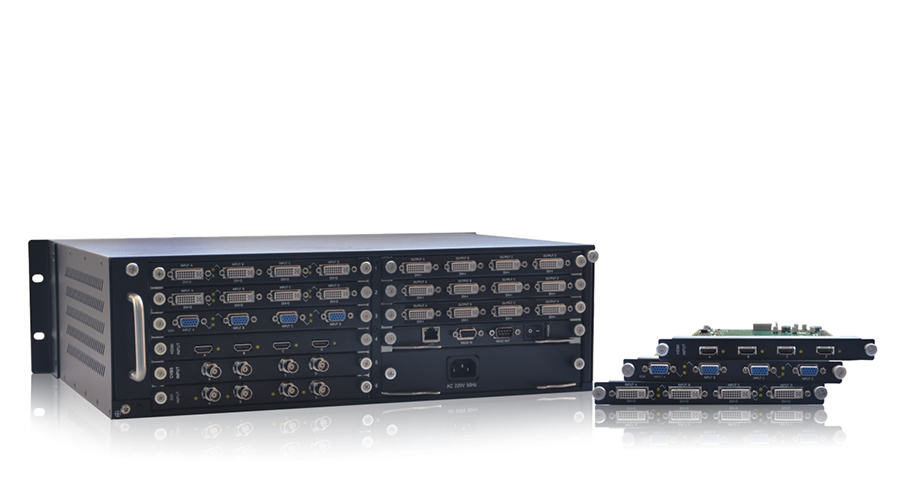

		纯硬件、插卡式结构采用大规模FPGA阵列式纯硬件架构，现已全面支持HD-BaseT信号输入、Dual-Link DVI 4K信号输入、TCP/IP流媒体解码输入。常规信号HDMI1.3、HD-SDI、DVI、VGA、YUV、CVBS信号依然支持。
		输入信号预监可以对拼接处理器前端所有的输入信号进行实时的预览。这样在执行关键任务时，可以实时的监看前端视频源同拼接处理器的通信状态，保证在出现信号通信故障时，可以提前知晓，及早排查并解决问题。操作员在进行信号切换操作时，也可以提前预览到将要切换的视频源信号，从而防止选择错误的视频播放内容切换至拼接墙，造成不良的影响。

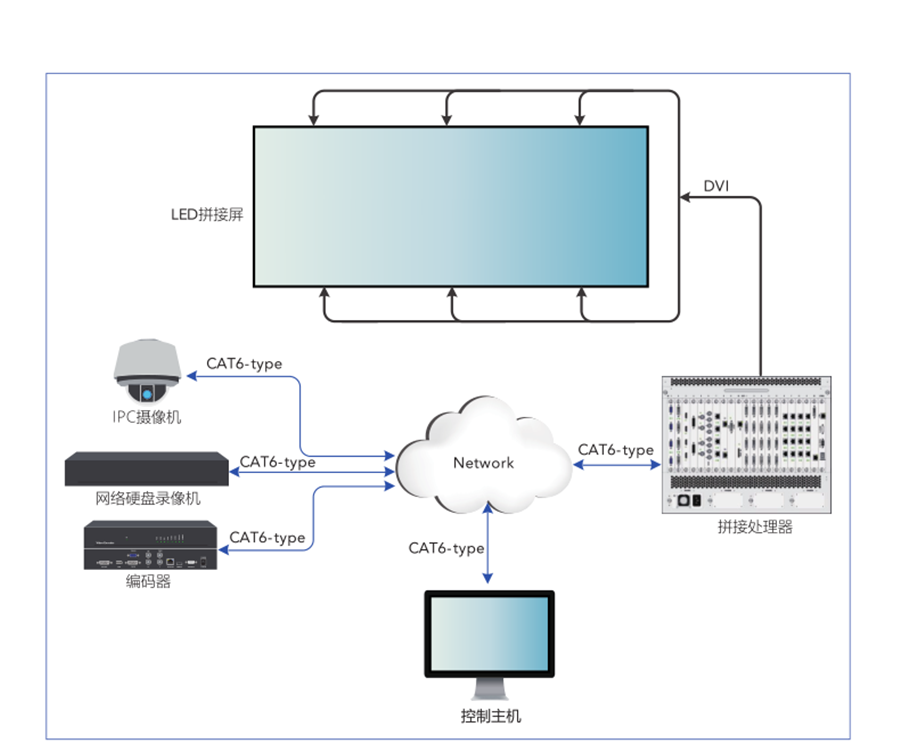

		IP流媒体编解码安防行业的H.264编解码卡可以支持RTSP/RTP协议，能够兼容 ONVIF、PSIA和GB28181标准，支持主流厂商的IPC设备；视频会议的编解码卡可以支持H.323和SIP协议；这样可以将不同应用的视频流统一通过网络化传输，实现分布式操作，互联互通。
		支持多平台控制提供多种版本的拼接控制软件。支持iOS、 Android、 Windows平台，包括手持移动设备和固定台式机等。


Multiviewers系列图像拼接控制器，广泛应用于图像显示系统工程。不仅针对多屏显示进行无缝拼接，更多还应用与混合信号控制、数码像素填充显示等诸多领域。根据不同使用环境，我们的工程师将为您做出更优化的解决方案，详情咨询：010-59757059 、 13911613960
