产品应用范围：

适用于多台投影机进行无缝拼接显示整幅或分屏显示不同数码视频图像格式，支持画中画、窗口叠加、信号跨屏及信号交叉复用显示功能。

主要应用于：多媒体智能会议，展览展示，虚拟仿真及背景墙，并延伸应用至数据监控分析系统及视镜素材的体现。广泛应用行业：政府、军队、教育、医疗、交通等诸多领域。

更多详情请致电：4008 - 906 - 985

或+86-10-87679390、 87679590

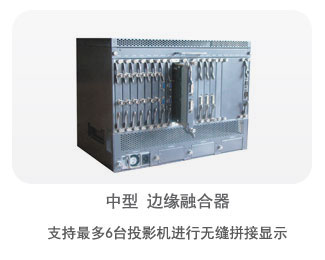

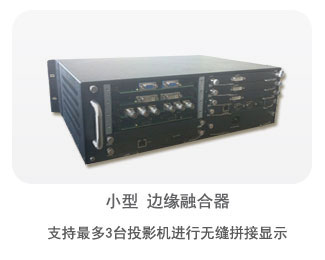

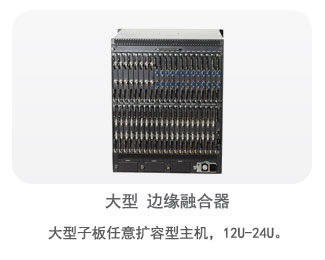

产品通用概述

在投影机无缝拼接显示领域，边缘融合器始终处于系统核心部件，它承启到将多台投影机画面拼接显示，并有效的消除由于多台投影机拼接后由于亮度不同所造成的光学拼接缝隙。

MVR型边缘融合器采用FPGA嵌入式处理基础，内置多种格式信号采集、多画面视窗处理等必要功能。更在设计结构上采用国际先进的Altera ®子板热插拔技术，将采集子板与输出子板完全独立，再辅以完备的电源模块、控制模块等，强有力的保障了产品的高倍稳定，更将产品优越的性能发挥极致。

Multiviewers系列MVR型边缘融合器可针对任意高分辨率投影机进行拼接显示，独特的7段色阶边缘羽化①功能在行业内属于独创技术。

Multiviewers系列MVR型边缘融合器是专业化的视频处理于控制设备，它能够在多台高分辨率的投影显示设备上进行拼接显示多路视频信号。

Multiviewers系列MVR型拼接控制器基于FPGA纯硬件（即FPGA内嵌Xilinx），不需要Windows操作系统支持、无硬盘，上电即可工作，启动迅速，稳定性高。

-------------------------------------

注：

①边缘羽化：多台投影机进行无缝拼接，即产生重叠带区域，该区域内亮度、伽马、矫正系数的调整统称。

图像集合矫正功能

Multiviewers系列边缘融合器可连接多台投影机进行无缝隙拼接显示，将多台投影画面拼接至一幅完整的巨幅屏幕上，其投影画面的形状可通过MVR型边缘融合器任意调整，屏幕可以实现平面显示、弧形显示、任意曲面显示以、环形显示以及球面显示。

硬件维护及处理速度

Multiviewers系列边缘融合器全部采用FPGA器件，非PC兼容机架构。它具有高速，高密度，低电压，低功耗，系统重构方便的优点，特别是其具有可以构建大规模并行处理系统的特点，尤其适合多画面处理这种需要同时处理的信号数量多，信息量大的应用场合。

多视窗控制及调用

模块化设计及可扩容性

Multiviewers系列边缘融合器提供了真正的灵活性、可扩展性和经济性，使客户能够根据自己的系统需求选择合适的配置。可以在任何时间增加输入输出板卡模块，从而达到快速升级扩展需求。该系列产品内置矩阵切换功能，只需要增加输入信号模块，即可满足信号任意切换显示。

数字视频接口的兼容性

Multiviewers系列边缘融合器与投影机连接接口选用DVI-D数字信号接口相连，大大保障了拼接器与显示屏之间的接口协议完全一致，更进一步提高产品兼容性。所有采集信号通过A/D转换，统一为标准的DVI数字信号输出。

支持高清分辨率

Multiviewers系列边缘融合器每一路计算机信号采集通道支持最大分辨率可达1920×1080@60Hz，输出到每一台显示设备的最高分辨率1920×1080。

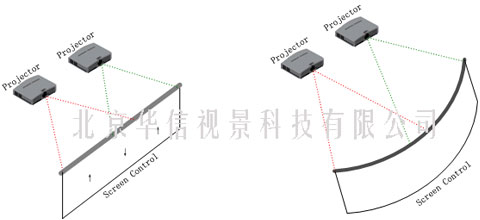

可将多台投影机拼接显示，显示的形状可以可以实现平面显示、弧形显示、任意曲面显示以、环形显示以及球面显示，如右图1所示。

图1：投影屏幕形状示意

将多台投影机画面进行图像几何校正，Multiviewers系列边缘融合器产品具备强大的图像几何形状矫正功能，用户可以根据屏幕的形状、大小、弧度、曲面度来任意改变投影画面。支持1920x1080像素进行逐一拉伸。

图2：投影画面图形几何示意

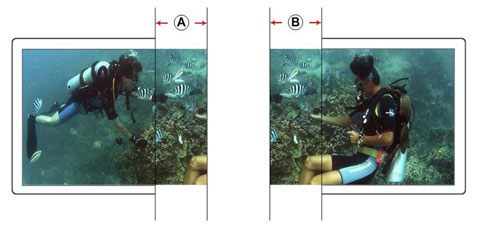

将投影画面产生相应位置的融合带（相同的图形画面）如右图3所示，Multiviewers系列边缘融合器产品将多台投影画面上、下、左、右四条边框任意产生0~1920像素宽度，并进行精密像素重叠。

图3：投影画面产生相应位置的融合像素区域示意图

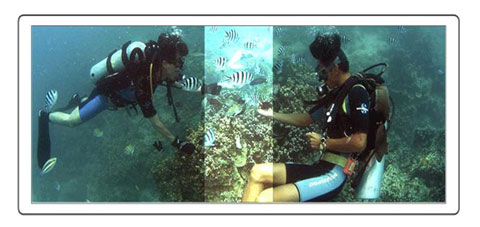

多台投影画面重叠后，融合带区域会产生由于双重亮度叠加后形成的高亮区域，利用Multiviewers系列边缘融合器七段色阶调节功能，可轻松消除融合带叠加区域的亮度值、伽马值以及颜色对比度。

图4：将投影画面所产生的融合区进行几何校正并消融过程

如右图5所示，利用Multiviewers系列边缘融合器对多台投影机画面进行画面形状几何校正、融合带宽度计算、融合区域消融过程，实现了多台投影机无缝拼接为一幅完整的画面，该系统解决了传统DLP电视墙、LCD拼接墙物理缝隙及光学缝隙的问题，使画面在观看的同时完整无分裂感，亦可应用于虚拟仿真、4D影院等诸多领域。

图5：多投影画面形成一幅完整画面示意图

如图6所示，Multiviewers系列边缘融合器延续了传统该系列产品的最大特点，可同时采集多路高清信号在大屏幕上进行同时显示，各个信号视窗的大小、位置、形状以及轮巡切换显示都是有操作者任意控制的，亦可保存高达255个场景模式，通过移动设备来远程调用。

图6：将采集信号画面以视窗形式展现在大屏幕

Multiviewers系列边缘融合器采用FPGA（Field－Programmable Gate Array）纯硬件架构， 所有输入输出子板都是支持热插拔的。该系列产品输入信号种类包含了当前行业内主流的视频处理类型及接口，例如图7所示，该系列产品产品丰富的信号输入类型，是传统显示设备所不能完成的。

图7：Multiviewers系列边缘融合器主流视频采集卡
