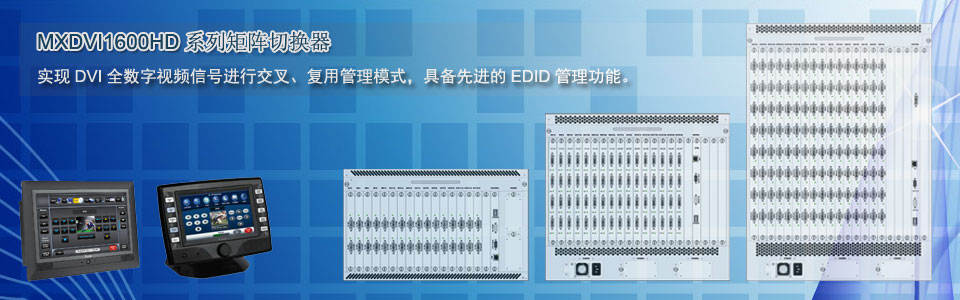

产品概述
华信视景®MXDVI-1600HD代表了 DVI 数字矩阵切换器产品的一个新理念。它将固定输入/输出矩阵切换器的简便性和可靠性与模块化矩阵切换器的方便性和灵活性相结合。6U、8U以及更大机箱可接受 DVI 矩阵板的任意组合。可提供最小2个端口输入、2个端口输出和最大64个端口输入、64个端口输出，为完全的系统定制提供了从2x2到64x64不等的多种输入/输出规模组合。MXDVI-1600HD适用于广泛的应用环境，可以对无复制保护的1080p高分辨率 DVI 数字视频信号进行路由。
|
 |
|
- 输入、输出通道规模从2×2至64×64 不等，用户可灵活搭配；
- 具备EDID数字时钟管理功能；
- 模块化设计，可现场进行升级配置；
- 输入、输出最大分辨率支持1920×1200@60Hz、120Hz；
- 全数字信号系统，信号传输过程中无衰减，接口带宽4.25Gbps；
- 支持输入信号状态监测，能实时监测和显示当前输入通道是否有效信号接入；
- 支持1+1双电源冗余备份；
- 上电即可工作，重启后自动时钟恢复；
- 拥有实时液晶屏记忆显示功能，支持按键操作；
- 具有超强稳定性，外观设计精密；
- 具备TCP/IP网络控制、RS232串口控制，协议开放支持第三方中控设备控制。
|
|
模块化设计及可扩容性 该系列产品提供了真正的灵活性、可扩展性和经济性，使客户能够根据自己的系统需求选择合适的配置。可以在任何时间增加输入输出板卡模块，从而达到快速升级扩展需求。通过选配不同型号的机型，可以快速由2×2升级至64×64，其输入输出数量可灵活多样。 可热插拔设计 可热插拔设计可使用户在不需要设备切断电源的情况下直接更换或扩容风扇、格栅、输入输出子板模块等，使用户无需暂定正在进行的业务。 以太网控制及监测 MXDVI1600HD系列产品可配置TCP/IP控制协议，用户可通过网络实现对设备的远程操作及监测，亦可通过第三方控制终端实现所有功能，其输入信号状态的监测亦可实时返回到控制终端。 |
|
MXDVI1600HD光纤输入输出子板模块 该系列产品可配置光纤输入输出子板模块，该模块现已全面供应，并可以与DVI信号输入输出子板进行完美的数据交互。 光纤输入输出的特性 MXDVI1600HD系列产品光纤输入输出子板，采用单纤设计，可将信号有效传输至500米，使用户不需要再另外增加光纤收发器及其他外置长距离传输产品，从而大大减少信号在环接过程中造成的质量衰减。 光纤输入输出 模块设计 MXDVI1600HD系列产品光纤输入输出子板，选用行业标准的LC/ST接口，光纤信号中断时，自动屏蔽激光发射，以确保操作者的安全。 |
|
|
 |
|
参数表
MXDVI-1600HD
数字视频处理部分 |
规模 |
从2×2至64×64矩阵任意配置，且具备扩展功能。 |
视频处理范围 |
可接受1080p(HDTV)或
计算机高带宽1920×1200@60Hz 或120Hz |
信号类型 |
DVI-D Single-link |
数字视频 |
可接受处理DVI、HDMI或Y, Cr, Cb信号分辨率范围：640×480@ 60 Hz 至1920x1200 @ 60 Hz |
数字音频 |
暂无 |
最大传输速率 |
4.95 Gbps (1.65 Gbps per color) |
最大时钟像素 |
165 MHz |
标准 |
DVI 1.0 |
切换延时 |
单通道切换200ns，无黑屏。 |
视频输入 |
输入数量 |
单个模块板卡支持2路或者4路输入 |
接口类型 |
DVI-I 兼容DVI-D |
信号类型 |
DVI-D数字信号 |
增益均衡 |
自动适应 |
接收分辨率 |
可接受处理DVI、HDMI或Y, Cr, Cb信号分辨率范围：640×480@ 60 Hz 至1920x1200 @ 60 Hz |
视频输出 |
输出数量 |
单个模块板卡支持2路或者4路输出 |
接口类型 |
DVI-I 兼容DVI-D |
信号类型 |
DVI-D数字信号 |
增益均衡 |
自动适应 |
输出分辨率 |
可输出DVI、HDMI或Y, Cr, Cb信号分辨率范围：640×480@ 60 Hz 至1920x1200 @ 60 Hz |
输出连接距离 |
取决于线缆型号、信号频率以及环接节点等因素；
配备DVI数字双绞线连接器，可延长50-100米距离。 |
控制部分 |
控制模块数量 |
1个 |
控制接口 |
- RJ45，支持TCP/IP协议；
- DB9针，支持RS232输入、输出（级联）。
|
控制协议 |
|
控制线序 |
RS232：2 = Tx, 3 = Rx, 5 = GND |
电源及其他 |
电源 |
100VAC~240VAC，50~60Hz |
最大功率 |
400W |
安装 |
标准19英寸，可机架安装。 |
平均无故障时间 |
30000小时 |
随即附送 |
控制软件光盘、操作手册、产品彩页、电源、控制线缆 |
质保 |
2年 |
|
|

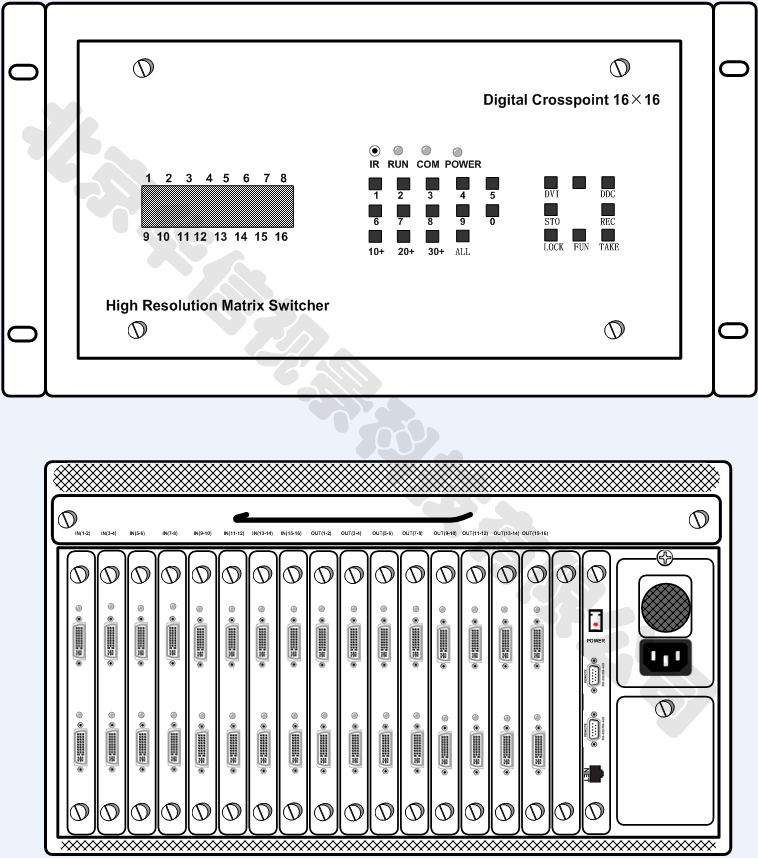

产品面板简图
|
MXDVI1600HD系列矩阵切换器，可根据您的实际需求，选择最适合的视频输入、输出卡，避免使用过多的视频转换器，从而节省系统成本， 降低信号的事故率，降低了视频信号由于过多转换造成的衰减，实现图像信号高保真输出。。 |
|
|
|
|
|
